टीएलडी इलेक्ट्रॉनिक्सएक पेशेवर हैHDMI केबलचीन में निर्माता, उपभोक्ता इलेक्ट्रॉनिक्स, गेमिंग डिवाइस, डिस्प्ले और ओईएम परियोजनाओं के लिए एचडीएमआई केबल असेंबली के उत्पादन में विशेषज्ञता।
हमारे समाधानों में शामिल हैंएचडीएमआई 1.4, एचडीएमआई 2.0, एचडीएमआई 2.1, हाई स्पीड एचडीएमआई केबल, अल्ट्रा हाई स्पीड एचडीएमआई केबल, एक्टिव एचडीएमआई केबल और अनुकूलित एचडीएमआई केबल असेंबली।
इन-हाउस केबल असेंबली उत्पादन, विद्युत परीक्षण क्षमताओं और लचीली ओईएम सेवाओं के साथ, हम केबल लंबाई, कनेक्टर प्रकार, जैकेट सामग्री, रंग, लोगो और पैकेजिंग सहित अनुकूलित समाधानों के साथ वितरकों, इलेक्ट्रॉनिक्स ब्रांडों और परियोजना खरीदारों का समर्थन करते हैं।
|
विशेषता |
एचडीएमआई 1.4 |
एचडीएमआई 2.0 |
एचडीएमआई 2.1 |
|
बैंडविड्थ |
10.2 जीबीपीएस |
18.0 जीबीपीएस |
48.0 जीबीपीएस |
|
अधिकतम रिज़ॉल्यूशन |
30Hz पर 4K |
HDR के साथ 60Hz पर 4K |
60Hz पर 8K / 120Hz पर 4K |
|
प्रमुख विशेषताऐं |
3डी, ऑडियो रिटर्न चैनल (एआरसी) |
एचडीआर (हाई डायनेमिक रेंज), 32 ऑडियो चैनल |
ईएआरसी, वीआरआर (परिवर्तनीय ताज़ा दर) |
एचडीएमआई (हाई-डेफिनिशन मल्टीमीडिया इंटरफ़ेस) केबल एक डिजिटल ऑडियो और वीडियो केबल है जिसका उपयोग स्रोत उपकरणों और डिस्प्ले उपकरणों के बीच उच्च-रिज़ॉल्यूशन वीडियो सिग्नल और मल्टी-चैनल ऑडियो प्रसारित करने के लिए किया जाता है।
विभिन्न एचडीएमआई संस्करण विभिन्न बैंडविड्थ, रिज़ॉल्यूशन और ताज़ा दर आवश्यकताओं का समर्थन करते हैं। कनेक्टेड डिवाइस और एप्लिकेशन आवश्यकताओं के अनुसार सही केबल विनिर्देश का चयन किया जाना चाहिए।
|
कनेक्टर प्रकार |
आवेदन |
|
टाइप ए (मानक एचडीएमआई) |
टीवी, मॉनिटर, गेमिंग कंसोल, प्रोजेक्टर |
|
टाइप सी (मिनी एचडीएमआई) |
कैमरे और पोर्टेबल डिवाइस |
|
टाइप डी (माइक्रो एचडीएमआई) |
कॉम्पैक्ट इलेक्ट्रॉनिक उपकरण |
1. हाई-स्पीड ऑडियो और वीडियो ट्रांसमिशन एचडीएमआई केबल को असम्पीडित 4K/8K वीडियो, एचडीआर और उच्च-बिटरेट मल्टी-चैनल ऑडियो का समर्थन करने के लिए सटीक प्रतिबाधा-मिलान वाले कंडक्टर और ट्रिपल-लेयर शील्डिंग के साथ इंजीनियर किया गया है। वे लंबे समय तक चलने पर भी घबराहट-मुक्त सिग्नल अखंडता सुनिश्चित करते हैं।

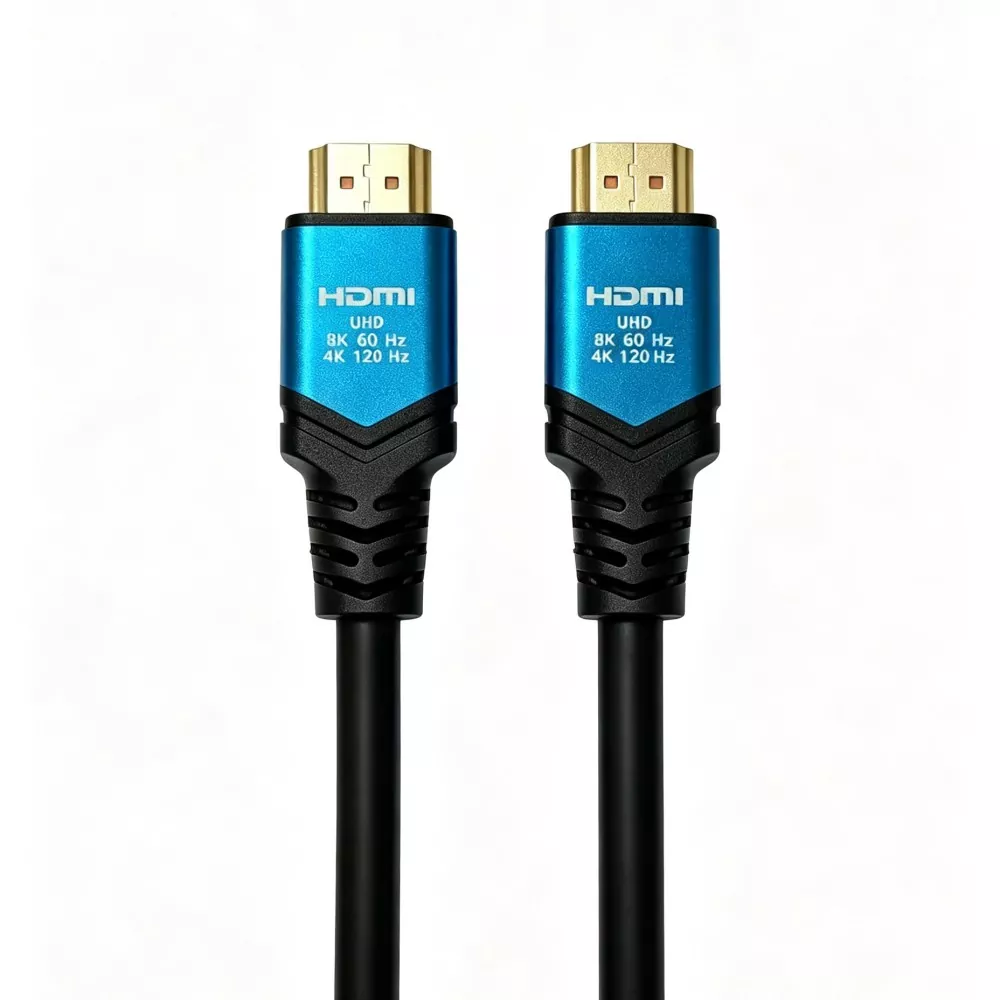

2. उन्नत प्रोटोकॉल समर्थन एचडीएमआई 2.0, 2.1 और अनुकूलित संस्करणों में उपलब्ध, हमारे केबल वैरिएबल रिफ्रेश रेट (वीआरआर), ऑटो लो-लेटेंसी मोड (एएलएम), और एन्हांस्ड ऑडियो रिटर्न चैनल (ईएआरसी) जैसी सुविधाओं को सक्षम करते हैं। 2.1 मॉडल के लिए, 48 जीबीपीएस तक की बैंडविड्थ 8K@60Hz और 4K@120Hz गेमिंग और सिनेमा अनुप्रयोगों का समर्थन करती है।
3. मजबूत यांत्रिक स्थायित्व प्रबलित कनेक्टर हाउसिंग, गोल्ड-प्लेटेड या निकल-प्लेटेड संपर्क, और लचीले पीवीसी/टीपीई जैकेट उत्कृष्ट मोड़ प्रतिरोध, प्लग प्रतिधारण और खींचने की ताकत प्रदान करते हैं। दोनों सिरों पर तनाव-राहत वाले जूते दैनिक प्लग/अनप्लग चक्र में सेवा जीवन बढ़ाते हैं।
4. लचीला OEM अनुकूलन हम एचडीएमआई केबलों के लिए व्यापक सिलाई प्रदान करते हैं:
1) केबल की लंबाई (0.5 मीटर से 50 मीटर, लंबी दूरी के लिए सक्रिय या ऑप्टिकल विकल्पों के साथ)
2) कनेक्टर प्रकार (मानक, मिनी, माइक्रो, या कस्टम कोणीय/समकोण डिज़ाइन)
3) जैकेट सामग्री (मानक पीवीसी, ज्वाला-मंदक एलएसजेडएच, या अल्ट्रा-लचीला सिलिकॉन)
4) केबल का रंग (क्लासिक काला, सफेद, ग्रे, लाल, नीला, हरा, नारंगी, साथ ही कस्टम पैनटोन-मिलान वाले रंग)
5) लोगो मुद्रण (लेजर उत्कीर्णन, पैड प्रिंटिंग, या कनेक्टर्स पर गर्म मुद्रांकन या ओवरमोल्डिंग)
6) पैकेजिंग डिज़ाइन (ब्लिस्टर पैक, रिटेल बॉक्स, पर्यावरण-अनुकूल पेपर ट्यूब, या कस्टम स्पूल)
|
कनेक्टर प्रकार |
के रूप में भी जाना जाता है |
पुरुष प्लग का आकार |
पिंस |
प्राथमिक उपयोग |
|
टाइप करो |
मानक HDMI |
13.9 मिमी × 4.45 मिमी |
19 |
अत्यन्त साधारण; टीवी, मॉनिटर, लैपटॉप, गेमिंग कंसोल पर उपयोग किया जाता है। |
|
टाइप सी |
मिनी HDMI |
10.42 मिमी × 2.42 मिमी |
19 |
टाइप ए से छोटा; टैबलेट, डीएसएलआर कैमरों पर उपयोग किया जाता है। |
|
टाइप डी |
माइक्रो HDMI |
6.4 मिमी × 2.8 मिमी |
19 |
सबसे छोटा; स्मार्टफ़ोन, छोटे एक्शन कैमरों पर उपयोग किया जाता है। |
|
विशेषता |
एचडीएमआई 1.4 |
एचडीएमआई 2.0/2.0ए/2.0बी |
एचडीएमआई 2.1 |
एचडीएमआई 2.2 |
|
अधिकतम बैंडविड्थ |
10.2 जीबीपीएस |
18 जीबीपीएस |
48 जीबीपीएस |
96 जीबीपीएस |
|
अधिकतम रिज़ॉल्यूशन |
4K @ 30 हर्ट्ज़ |
4K @ 60 हर्ट्ज़ |
8K @ 60 हर्ट्ज, 10K |
10K, 16K@60Hz |
|
अधिकतम ताज़ा दर (4K) |
30 हर्ट्ज |
60 हर्ट्ज |
120 हर्ट्ज |
240 हर्ट्ज |
|
एचडीआर सपोर्ट |
नहीं |
स्टेटिक एचडीआर (एचडीआर10, एचएलजी) |
डायनामिक एचडीआर, एचडीआर10+, डॉल्बी विजन |
उन्नत गतिशील मेटाडेटा |
|
ऑडियो रिटर्न |
आर्क |
एआरसी/ईएआरसी (चयन करें) |
ईएआरसीएल |
ईएआरसी |
|
प्रमुख विशेषताऐं |
3डी, एचईसी |
मल्टी-स्ट्रीम ऑडियो |
वीआरआर, एएलएम, क्यूएफटी, एफआरएल |
वीआरआर, एएलएम, क्यूएफटी |
|
केबल आवश्यक |
मानक/उच्च गति |
प्रीमियम हाई स्पीड |
अल्ट्रा हाई स्पीड |
अल्ट्रा हाई स्पीड 2 |
|
केबल श्रेणी |
अधिकतम बैंडविड्थ |
अधिकतम रिज़ॉल्यूशन समर्थन |
आमतौर पर एचडीएमआई संस्करण का समर्थन करता है |
|
मानक |
4.95 जीबीपीएस |
1080i या 720p |
1.4 तक |
|
ईथरनेट के साथ मानक |
4.95 जीबीपीएस |
1080i या 720p |
1.4 तक |
|
उच्च गति |
10.2 जीबीपीएस |
1080p या 4K @ 30 हर्ट्ज़ |
1.4 |
|
ईथरनेट के साथ हाई स्पीड |
10.2 जीबीपीएस |
1080p या 4K @ 30 हर्ट्ज़ |
1.4 |
|
प्रीमियम हाई स्पीड |
18 जीबीपीएस |
4K @ 60 हर्ट्ज़ |
2.0 |
|
अल्ट्रा हाई स्पीड |
48 जीबीपीएस |
8K @ 60 हर्ट्ज, 4K @ 120 हर्ट्ज |
2.1 |
|
अल्ट्रा96 |
96 जीबीपीएस |
10K, 16K |
2.2 |
|
पैरामीटर |
विशिष्टता/उदाहरण |
|
कंडक्टर गेज (एडब्ल्यूजी) |
भिन्न होता है (जैसे, 30 AWG, 28 AWG, 26 AWG, 24 AWG) |
|
कंडक्टरों की संख्या |
19+1 (19 पिन + 1 ड्रेन वायर) |
|
कनेक्टर चढ़ाना |
अक्सर 24k सोना चढ़ाया हुआ |
|
जैकेट सामग्री |
पीवीसी (पॉलीविनाइल क्लोराइड), एलएसजेडएच (लो स्मोक जीरो हैलोजन), आदि। |
|
बाहरी व्यास (ओडी) |
भिन्न होता है (जैसे, 6.0 मिमी से 9.0 मिमी) |
|
परिरक्षण |
शोर अस्वीकृति के लिए अक्सर ट्रिपल-शील्ड या ब्रेडेड |
|
अधिकतम बैंडविड्थ |
18 जीबीपीएस तक (हाई स्पीड), 48 जीबीपीएस (अल्ट्रा हाई स्पीड) |
|
अधिकतम रिज़ॉल्यूशन |
4K @ 60Hz (4:4:4), 8K @ 60Hz, आदि तक। |
|
सक्रिय/निष्क्रिय |
निष्क्रिय: मानक तांबे की केबल। सक्रिय: लंबी दूरी तक सिग्नल को बढ़ावा देने के लिए एक चिप शामिल है। |
हम मुख्य एचडीएमआई केबल उत्पादन प्रक्रिया को नियंत्रित करते हैं:
कंडक्टर, इन्सुलेशन सामग्री और परिरक्षण सामग्री उत्पाद की आवश्यकताओं के अनुसार तैयार की जाती हैं।
केबल कोर, परिरक्षण परतें और जैकेट को तैयार केबल संरचनाओं में इकट्ठा किया जाता है।
एचडीएमआई कनेक्टर उचित तनाव राहत सुरक्षा के साथ स्थापित किए गए हैं।
तैयार केबलों का निरीक्षण किया जाता है:
· सिग्नल निरंतरता
· विद्युत प्रदर्शन
· उपस्थिति गुणवत्ता
1)एचडीएमआई संस्करण: 1.4, 2.0, 2.1 (निष्क्रिय/सक्रिय)
2)लंबाई: 0.3 मीटर से 50 मीटर तक (सक्रिय पुनरावर्तक या ऑप्टिकल के साथ)
3) कनेक्टर प्रकार: मानक प्रकार-ए, प्रकार-सी (मिनी), प्रकार-डी (माइक्रो), कस्टम कोणीय या कुंडा डिजाइन
4)जैकेट सामग्री: पीवीसी, टीपीई, टीपीयू, एलएसजेडएच, सिलिकॉन, या ब्रेडेड नायलॉन आस्तीन
5) रंग: मानक काला/सफ़ेद/ग्रे/लाल/नीला/हरा/नारंगी पैनटोन-मिलान
6) लोगो: लेजर उत्कीर्णन, पैड प्रिंटिंग, या कस्टम मोल्डिंग
7) पैकेजिंग: ब्लिस्टर कार्ड, पेपर बॉक्स, इको-ट्यूब, या कस्टम स्पूल
हमारा कारखाना एचडीएमआई 1.4, एचडीएमआई 2.0, एचडीएमआई 2.1, सक्रिय एचडीएमआई केबल, फाइबर ऑप्टिकल एचडीएमआई केबल और अनुकूलित एचडीएमआई केबल असेंबली का निर्माण करता है।
हाँ। हम केबल की लंबाई, कनेक्टर प्रकार, जैकेट सामग्री, रंग, लोगो और पैकेजिंग सहित OEM अनुकूलन प्रदान करते हैं।
HDMI 2.0 केबल आमतौर पर 4K@60Hz अनुप्रयोगों के लिए उपयोग किए जाते हैं, जबकि HDMI 2.1 केबल 8K@60Hz और 4K@120Hz जैसी उच्च बैंडविड्थ आवश्यकताओं का समर्थन करते हैं।
हाँ। बड़े पैमाने पर उत्पादन से पहले उत्पाद सत्यापन और अनुकूलता परीक्षण के लिए नमूने उपलब्ध कराए जा सकते हैं।
हाँ। हम अनुकूलित विशिष्टताओं और पैकेजिंग समाधानों के साथ OEM और निजी-लेबल परियोजनाओं का समर्थन करते हैं।
हाँ। केबल की लंबाई को ग्राहकों की आवश्यकताओं और एप्लिकेशन आवश्यकताओं के अनुसार अनुकूलित किया जा सकता है।
उद्धरण प्राप्त करने के लिए, आप आमतौर पर:
उनकी वेबसाइट www.tldcable.com पर जाएँ या सीधे sales06@tldcable.com पर उनके बिक्री विभाग से संपर्क करें।
फ़ोन: 86 13691842675
अपनी आवश्यकताएँ निर्दिष्ट करें:
केबल प्रकार: मानक, हाई-स्पीड, प्रीमियम या अल्ट्रा हाई-स्पीड।
कनेक्टर प्रकार: टाइप ए (मानक), टाइप सी (मिनी), आदि।
लंबाई: आवश्यक सटीक लंबाई (उदाहरण के लिए, 1 मी, 3 मी, 5 मी, 10 मी)।
मात्रा: इकाइयों की संख्या जिन्हें आप खरीदना चाहते हैं।
औपचारिक कोटेशन तैयार करने के लिए उन्हें अपना संपर्क और शिपिंग विवरण प्रदान करें।
